odečtených dat do systému dálkového odečítání přes mobilní datové služby NB-IoT.

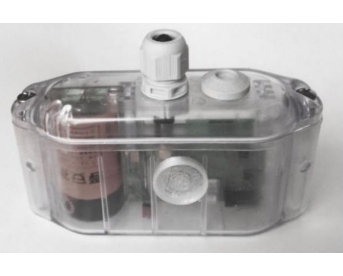

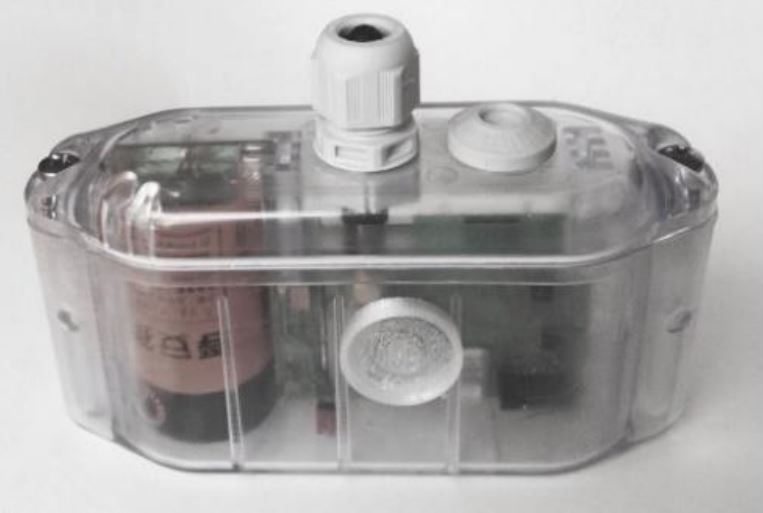

Modul slouží jako lokální komunikační brána pro dálkové odečítání indukčních vodoměrů typové řady iPERL
firmy Sensus. Modul přijímá pravidelné radiové zprávy od vodoměrů ve své blízkosti a ukládá si jejich obsah
do paměti. V nastavených časových intervalech předává souhrn přijatých dat na nadřazený systém dálkového
odečítání ve formě radiových zpráv služby NB-IoT mobilního operátora.
Modul může sloužit pro odečítání až deseti vodoměrů iPERL umístěných ve vzdálenosti desítek až stovek
metrů od modulu. Vodoměry odesílají své stavy s fixní periodou 15 sekund, modul tyto data přijímá
v nastavitelných přijímacích „oknech" a přijaté údaje si ukládá do paměti. S nastavenou vysílací periodou
modul odesílá souhrnnou zprávu se všemi uloženými daty přes síť NB-IoT na nadřazený server. Tento způsob
komunikace je optimální jak z pohledu šetření kapacity baterie, tak i z pohledu minimalizace nákladů na služby
NB-IoT. Modul může alternativně pracovat i v „on-line" módu, kdy odesílá data na nadřazený server
bezprostředně po každém přijímacím okně.
Nastavení konfiguračních parametrů modulu lze provádět pomocí konfiguračního kabelu, nebo přes optický
konfigurační port, a to buďto z běžného počítače či tabletu, nebo z běžného mobilního telefonu přes
převodník z optického rozhraní na radiovou komunikaci Bluetooth.
Modul je napájen z vnitřní baterie, která mu umožňuje pracovat po dobu až šesti let při frekvenci odesílání
zpráv s až 120-ti odečty čtyřikrát za den. Moduly se vyrábí ve variantě pro montáž do venkovního prostředí
(krytí IP65), nebo ve variantě pro montáž do vlhkého prostředí (krytí IP68).
Rádiové rozhraní
• komunikační protokol: NB-IoT („Narrow Band“)
• podporované frekvenční pásma NB-IoT: 800 MHz, 850 MHz a 900 MHz
• druh modulace: GMSK, 8PSK (adaptivní)
• šířka kanálu: 180 KHz
• maximální výkon vysílače: 200 mW
• citlivost přijímače: 135 dBm
• přenosová rychlost: 0,35 kb/s až 240 kb/s (adaptivní)
• výstupní impedance: 50 Ω
• anténa: externí, konektor SMA-female
Napájení
• kapacita lithiová baterie 3,6V: 13 Ah
• výdrž baterie při periodě vysílání 6 hodin: minimálně 6 let
Konfigurační rozhraní („CONFIG.“)
• přenosová rychlost: 9,6 kb/s
• druh provozu: asynchronní
• přenosové parametry: 8 datových bitů, 1 stop bit, bez parity
• napěťová úroveň elektrických signálů: 2,8 V (CMOS)
Bezdrátové konfigurační rozhraní („OPTO“)
• přenosová rychlost: 115 200 Baud
• specifikace optického rozhraní: odpovídá normě IrPHY 1.4
Mechanické parametry
• délka: 145 mm
• šířka: 45 mm
• výška: 100 mm
• hmotnost: cca 450 g
Parametry prostředí
• prostředí instalace (dle ČSN 33 2000-3): normální AA6, AB4, A4
• rozsah provozních teplot: (-20 až +40) ⁰C
• rozsah skladovacích teplot: (0 až +40) ⁰C
• relativní vlhkost: 95 % (bez kondenzace), nebo 100% (IP68)
• stupeň krytí: IP65 nebo IP68
