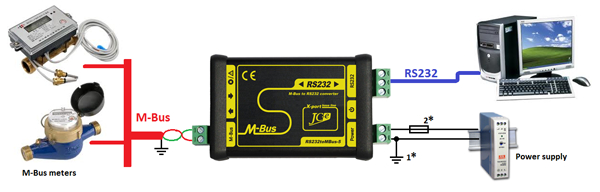

Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS232 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis

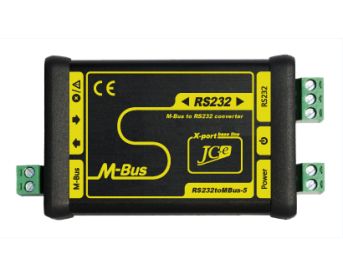

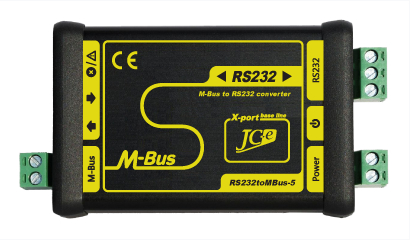

Prevodník RS232toMBus-5 zabezpečuje konverziu sériovej linky RS232 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení je päť.

Hlavné vlastnosti

M-Bus port
• Pripojenie 1 až 5 M-Bus slave zariadení.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
• Široký rozsah napájacieho napätia. DC 9-33V a AC 10-24V.
• Ochrana proti prepätiu a prúdová poistka s LED indikáciou napájania.
RS232
• Signály: TxD, RxD a GND
• Ochrany proti prepätiu.
• Galvanické oddelenie od napájania aj M-Bus linky.
Mechanická konštrukcia
• Hliníková krabička s montážou na 35mm DIN lištu.

Záruka kvality

• Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
• EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
• Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.

Hlavné technické parametre

Počet pripojiteľných M-Bus zariadení : 1 až 5 SLAVE zariadení
Prenosová rýchlosť : 300 - 9600 bps
Ochrany proti prepätiu: M-Bus port, napájanie
Galvanické oddelenie M-Bus port-u: od napájania, RS232
Napájanie: DC 9-33V, AC 8-24V
Spotreba: 0,4 až 1,1W podľa zaťaženia
Pracovný rozsah teplôt: -40°C až 70°C

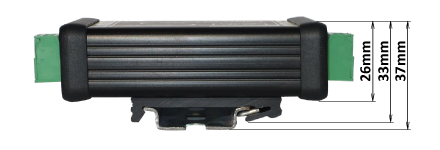

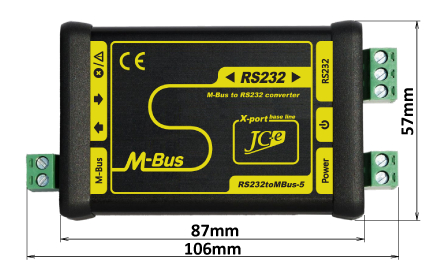

Rozmery: 33 x 57 x 106 mm

peter/ zo dňa 22.03.2016
Fakt velmi spolahlivy vyrobok. Nadstandard aj oproti renomovanym vyrobcom.

Sme spokojni, ziadne specialne zdroje a pod.

Perfektny pristup vyrobcu.
Vrelo odporucam.
