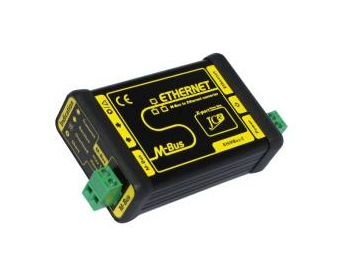

Przedstawiamy Państwu nowoczesny konwerter komunikacyjny przeznaczony do podłączenia urządzeń z magistrali M-Bus do sieci Ethernet, wykorzystujący LAN /serial XPort.

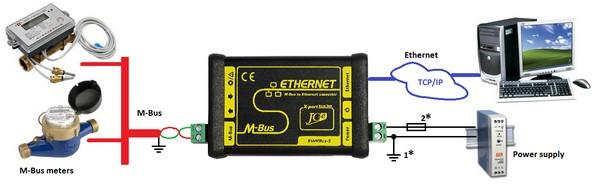

Przetwornik stosowany jest w przemyśle i automatyzacji budynków dla zbioru danych z mierników zużycia ciepła, przepływu, gazomierzów, mierników zużycia prądu itd. Umożliwia podłączenie aż do pięciu urządzeń M-Bus slave a linia z podłączonymi urządzeniami może mieć długość kilkuset metrów w zależności od jakości linii, prędkości komunikacyjnej oraz ochron dodatkowych. Połączenie przetwornika z aplikacją w PC może być zrealizowane za pomocą wirtualnego złącza szeregowego COM, lub bezpośrednio poprzez połączenie TCP/IP. Podłączenie za pośrednictwem wirtualnego złącza szeregowego jest odpowiednie dla starszych programów, działających jedynie z szeregowym złączem komunikacyjnym. Konfiguracja przetwornika możliwa jest przez interfejs web, który zabezpieczony poprzez hasło.
Konstrukcja przetwornika oparta jest na praktycznych doświadczeniach uzyskanych podczas aplikacji przetworników komunikacyjnych w środowisku przemysłowym. Z uwagi na osiągnięcie wysokiej niezawodności i odporności, przetwornik zawiera ponad-standartową ochronę przeciw przepięciu. Port M-Bus wytrzymuje trwałe zwarcie, przeciążenie i zawiera filtr, który podnosi odporność komunikacji na zakłócenia. Port M-Bus jest oddzielony galwanicznie od zasilania oraz od złącza Ethernet, dla zapewnienia wysokiej odporności na przepięcie i zabronienie powstawaniu pętli ziemnych. Zakres stałego i zmiennego napięcia zasilania jest rozszerzony a port zasilający posiada ochronę przeciw przepięciu oraz samo-odnawialny bezpiecznik PTC. Przetwornik umieszczony jest w mocnym pudełku aluminiowym z możliwością zamocowania na standartowej listwie DIN 35mm. Przyłączenie przewodów zrealizowane jest przez konektory nasuwane dla ułatwienia montażu i zamiany. Stany robocze przetwornika indykowane są poprzez sześć diod LED dla szybkiego sprawdzenia aktualnego stanu przetwornika, jego ożywienie oraz detekcję możliwych błędów komunikacji. Dioda LED „overload/short“ określa dwa podstawowe stany awaryjne linii M-Bus. Zwarcie poprzez trwałe palenie się a przeciążenie miganiem.
● Certyfikacja EMC w laboratorium akredytowanym dla środowiska przemysłowego z ścisłymi testami oporności.
● Wysoki poziom zaprojektowania i konstrukcji na podstawie wieloletnich praktycznych doświadczeń oraz wieloletnia bezproblemowa praca dużej liczby przetworników w wymagających aplikacjach klientów w Czechach i na Słowacji.
● Każdy przetwornik przechodzi w czasie produkcji przez serię testów elektrycznych oraz końcowy test funkcyjny.
Liczba przyłączonych urządzeń M-Bus : 1 do 5 urządzeń SLAVE
Prędkość transferu danych : 300 - 9600 bps
Ochrony przeciwko przepięciu : port M-Bus, zasilanie
Bezpiecznik prądowy : port M-Bus, zasilanie
Izolacja galwaniczna portu M-Bus : od zasilania, Ethernet
Zasilanie : DC 10-33V, AC 12-24V
Pobór : 1,7 do 3W, wg obciążenia
Zakres roboczy temperatury : -40°C do 60°C

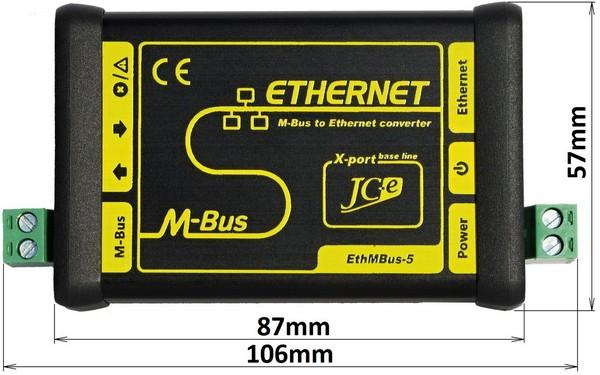

Wymiary : 33 x 57 x 106 mm
1. Przyłączenie aż pięciu urządzeń M-Bus slave.
2. Złącze Ethernet 100/10 Mbps.
3. Transfer danych telegramem TCP, lub UDP.
4. Prosty web interfejs dla konfiguracji.
5. Poszerzony zakres zasilania DC i AC.
6. Ochrony, bezpieczniki oraz filtry zapewniają dużą odporność całego przetwornika na przepięcie i awarie.
7. Wersje przetworników ze złączem RS232/RS485 na M-Bus.
